Низковольтные комплектные устройства ЭГ-5РЦ-У2 предназначены для микропроцессорного управления по цифровой информационной сети главными и вспомогательными электроприводами экскаваторов ЭКГ-5 и их модификаций. Выполняют следующие функции:
- управление главными электроприводами экскаватора по системе «тиристорный возбудитель – генератор – двигатель» (ТВ-Г-Д);
- формирование требуемых статических и динамических характеристик главных электроприводов;
- управление двигателем открывания днища ковша;
- управление электроприводами вспомогательных механизмов;
- диагностика и автоматическое управление тиристорными преобразователями с микропроцессорным управлением;
- контроль изоляции цепей постоянного и переменного тока;
- защита электроприводов от перегруза и коротких замыканий.

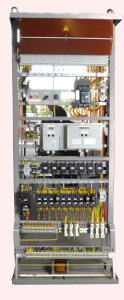

Панель управления вспомогательными приводами
Панель управления главными приводами
НКУ поставляются потребителю с высокой заводской готовностью, установленными расчетными параметрами, требующими незначительной корректировки во время наладки электротехнического комплекса экскаватора. В НКУ ЭГ-5РЦ-У2 для оснащения новых машин, может использоваться кресло-пульт, а для модернизации экскаваторов - пульт управления и джойстики.
| Составные части НКУ | Габаритные размеры составных частей (ширина×глубина×высота) мм |
|---|---|
| Панель управления главными приводами (ПУГП) | 1400×400×2000 |
| Панель управления вспомогательными приводами (ПУВП) | 800×300×2000 |
| Пульт управления (ПУ) | 400×165×600 |
| Джойстик левый | 282×292×210 |
| Джойстик правый | 282×292×210 |
| Кресло-пульт | 760х815х1315 |
Пульт управления
Джойстики
